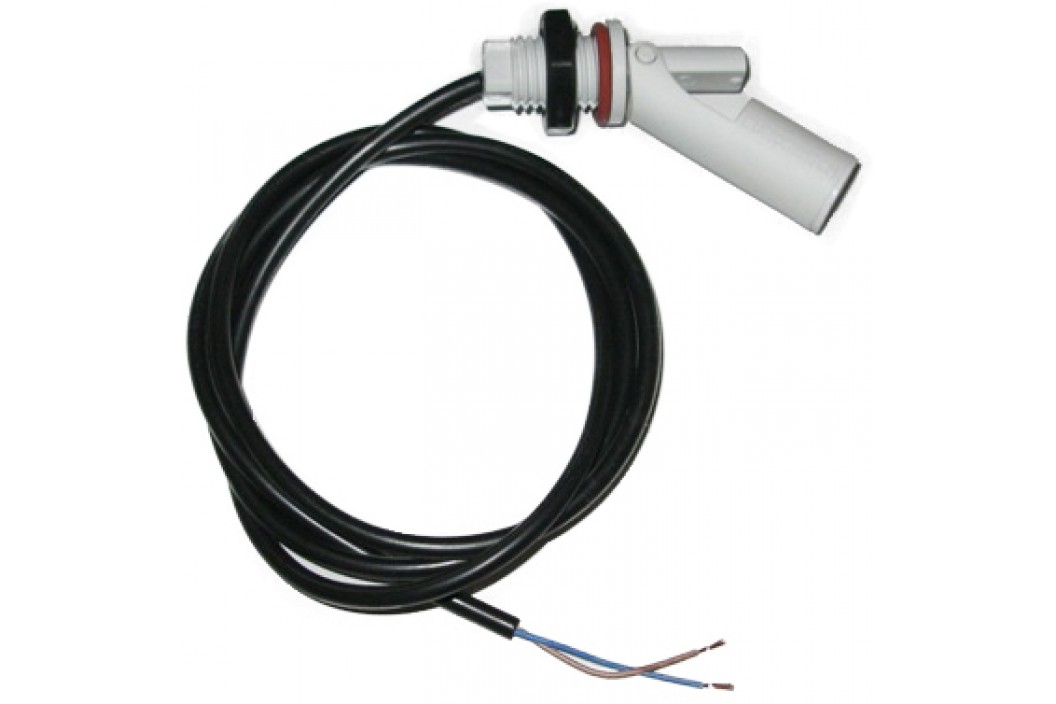

Contacteur de niveau

Contacteur de niveau
Modèle : DETECTNIVEAU
14,09€ HT 16.91€ TTC

Prix selon l'option choisie, après sélection cliquez sur Ajouter au panier


* Modèles de contacteur:

Qté : Ajouter au panier

Ce contacteur à niveau se comporte comme un interrupteur commandé par le niveau de l'eau : il s'ouvre ou se ferme en conséquence. Sa capacité de commutation est de 50W max ou tension max 230V ou Courant max 1A.



carflo la société Principe de fonctionnement

  • Si il est monté avec le flotteur en haut (configuration NF : Normalement Fermé), il coupera le circuit lorsque l'eau fera monter le flotteur. Cette configuration convient bien aux applications de remplissage automatique de réservoir (pilotage d'une électrovanne par exemple).
  • Si il est monté avec le flotteur en bas (configuration NO : Normalement Ouvert), il fermera le circuit lorsque l'eau fera monter le flotteur. Cette configuration est souvent utilisée pour indiquer un niveau bas (allumage d'une LED d'alarme de niveau d'eau ou démarrage d'une pompe).

carflo la société Deux configurations sont possibles (Diametres de perçage différents):

Le kit comprend le contacteur, son contre écrou, et un mètre de câble gainé, et un joint qui est différent selon la configuration d'installation:

  • Joint plat placé sur l'épaulement du contacteur dans le réservoir. Le montage requiert un accès à l'intérieur du réservoir, diamètre de perçage 16mm. On parle d'un montage en passe cloison.
  • Presse étoupe + rondelle d'appui en plastique. Ce montage permet l'installation par l'extérieur du réservoir, diamètre de perçage 21mm.

carflo la société Dimensions :

  • Longueur à l'intérieur du réservoir: 85mm sur un diametre de 21mm
  • Longueur à l'extérieur: 30mm sur un diametre de 30mm

carflo la société Hauteur de perçage :

Dans la configuration de vidage, on place le contacteur 20mm au dessus du raccord qui alimente la pompe, pour qu’il la coupe avant qu’elle n’aspire de l’air. Cette cote est valable pour l’entraxe. Par exemple nous alimentons notre pompe par un passe cloison laiton dont l’entraxe est à 35mm du bas du réservoir, nous percons à 16mm 20mm au dessus de 35 soit à 55mm du bas.

carflo la société Attention:

Ce composant est dédié à la regulation (courants faibles): Tension maximum: 250V, Intensité Maximale: 500mA. Cela signifie que vous ne pouvez pas piloter en direct un composant de puissance superieur à 6W en 12V et 100W en 220V, il faut alors utiliser un relai de puissance adapté. Vous pouvez également nous commander directement la centrale de régulation toute montée:

www.carflo.fr/la-boutique/composant-electrique/centrale-de-regulation-niveaux-d-eau
