Relais RT 2 contacts

Relais RT 2 contacts

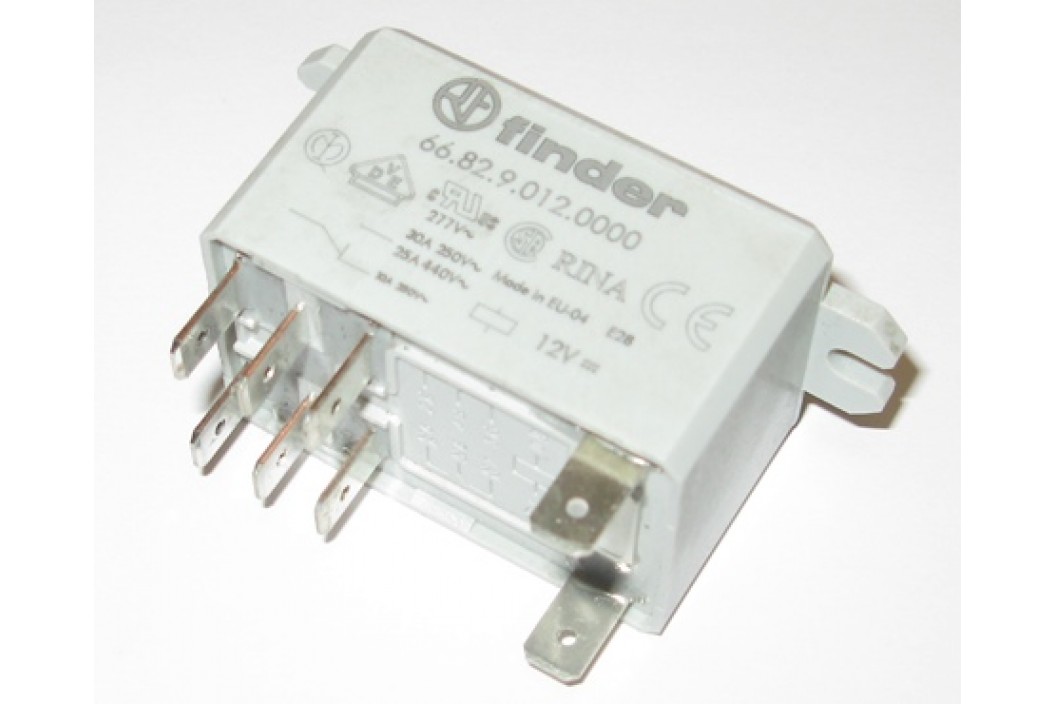

Modèle : RELAI12V30A2RT
22,28€ HT 26.74€ TTC

Qté : Ajouter au panier

Un relai n'est plus ni moins qu'un interrupteur commandé, qui a en plus la particularité de pouvoir passer des grosses puissances. Ainsi lorsque l'on commande une pompe ou une résistance qui tire un courant élevé, on intercale un relai entre le circuit de commande (votre interrupteur classique) et l'alimentation du composant.

Une autre utilisation classique est la régulation: en bref on souhaite démarrer la pompe lorsqu'un certain nombre de conditions sont réunies ( par exemple, un niveau d'eau dans le reservoir, ou si la pression d'un circuit chute en dessous d'une certaine valeur,..).

Un relai comporte toujours deux jeux de connecteurs: ceux aux bornes de la bobine constituent le circuit de commande. C'est en appliquant une tension à ces bornes que l'on va commuter le relai (bruit sec, on dit qu'il colle). Les deux connecteurs constituent le circuit de puissance ( ce sont les bornes de l'interrupteur piloté). Les relais de fortes puissances ont souvent des bornes beaucoup plus grosses que celles du circuit de commande. Regardez attentivement le schéma de circuit qui apparait sur une des faces du relai avant de cabler

carflo la société Caractéristiques des relais:

  • Cicuit de commande: le port A2 reçoit la phase, le port A1 est le retour au neutre
  • Circuit de puissance: les ports 11 et 21 reçoivent la phase, les ports 12/14 et 22/24 alimentent les composants
  • La particularité d'un relai RT ou inverseur est que chaque contact peut piloter 2 composants selon l'état de la bobine
  • Température de fonctionnement: -40 à +70°C.
  • Type: 2 inverseurs
  • Tension d' alimentation: 12V
  • Contacts: 30A / 250V

Pour tout autre besoin nous contacter : relai inverseur RT, relai NO
