Jauge de niveau d'eau

Jauge de niveau d'eau
Modèle : KJAUGE
18,95€ HT 22.74€ TTC

Prix selon l'option choisie, après sélection cliquez sur Ajouter au panier


* Couleur de LED:

Qté : Ajouter au panier

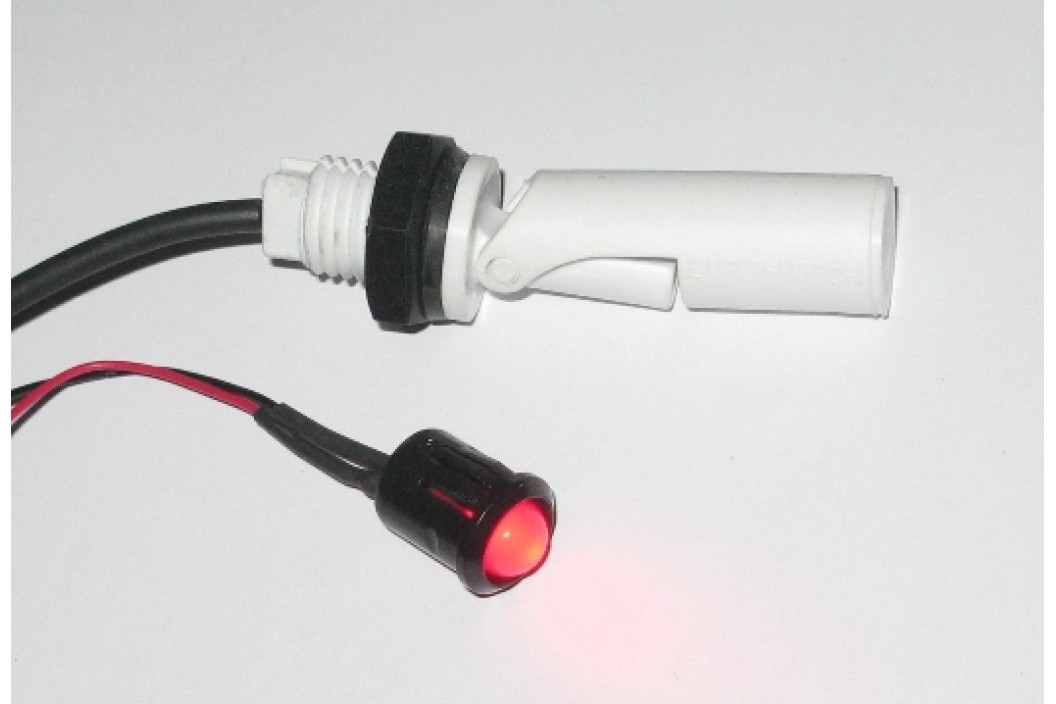

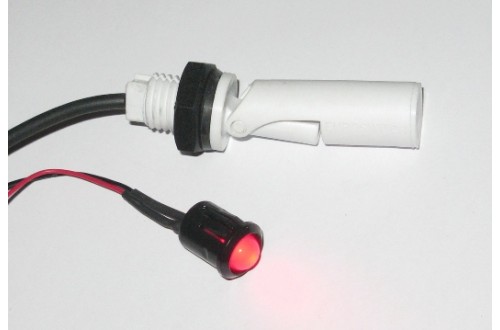

Le principe est tres simple, donc fiable et facile à mettre en place sur tout type de réservoir: un contacteur de niveau (https://www.carflo.fr/la-boutique/composant-electrique/contacteur-de-niveau) est fixé sur la face latérale du réservoir à la hauteur désirée. Il est mis en série avec une LED et alimenté en 12V.

Quand le niveau d'eau descend en dessous du contacteur, la LED s'éteint ou s'allume selon la configuration retenue :

  • Cas 1: avertisseur de réserve (eau propre): on veut que la LED s'allume quand il ne reste que 20L d'eau dans le réservoir. Si le reservoir fait 30 cms de haut et contient 100L, cela signifie un perçage à 6 cms du bas, contacteur monté flotteur vers le haut. Tant qu'il y a de l'eau, le contacteur est ouvert, la LED est éteinte. Des que l'eau est au niveau du contacteur, le contact est fermé et la LED allumée.
  • Cas 2: témoin de réservoir plein (eau grise): on veut que la LED s'allume quand le réservoir est presque entièrement rempli d'eau . Si le reservoir fait 30 cms de haut et contient 100L, un perçage à 3.5 cms du haut, contacteur monté flotteur vers le bas permettra de signaler des que l'on atteint 90L. Tant que l'eau n'atteint pas le contacteur, l'interrupteur est ouvert, la LED est éteinte. Des que l'eau est au niveau du contacteur, le contact est fermé et la LED allumée.

3 couleur de LED sont disponibles : Rouge, vert et jaune
