Modèle : KINDICLED
96,78€ HT 116.14€ TTC

Prix selon l'option choisie, après sélection cliquez sur Ajouter au panier


* Modèles d'indicateur à LEDS:

Qté : Ajouter au panier

Nos indicateurs de niveau sont constitués de contacteurs à flotteur (https://www.carflo.fr/la-boutique/composant-electrique/contacteur-de-niveau) prêt à être intégrés à tout réservoir et de LED (https://www.carflo.fr/la-boutique/composant-electrique/LED) montées sur un boitier plastique étanche.

Ils existent en version 2 ou 3 LED selon la précision désirée sur la mesure du niveau d'eau restant, le principe de fonctionnement restant le même que les jauges de niveau unitaires (https://www.carflo.fr/la-boutique/composant-electrique/Jauge-Niveau)

carflo la société Fonctionnement de la version 2 LED:

L'indicateur a 3 états possibles (Vert, Rouge ou éteint):

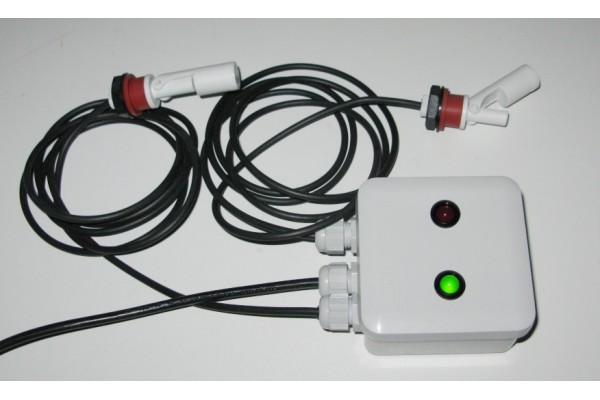

  • Tant que le niveau d'eau est supérieur à la valeur définie (par exemple 50%) la LED verte reste allumée. Dès que le niveau passe en dessous de cette limite la LED Verte s'éteint.
  • Les deux LEDs restent éteintes tant que le niveau bas du réservoir n'est pas atteint (par exemple les derniers 10% d'eau restant).

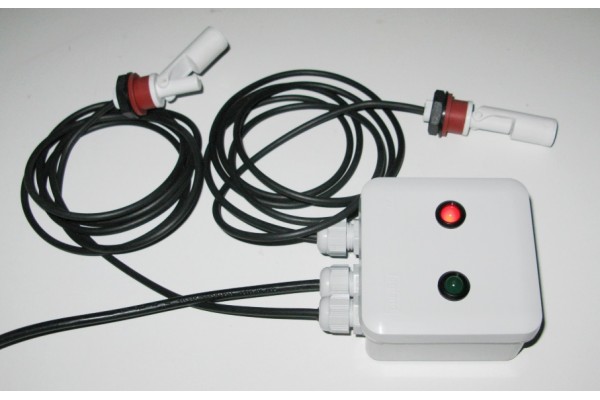

  • La LED Rouge s'allume dès que l'on passe dans la zone critique des derniers litres d'eau.

En résumé du premier coup d'oeil à l'indicateur on sait ou l'on en est:

  • indicateur vert , l'eau propre est disponible en grande quantité
  • Indicateur éteint, eau propre disponible
  • Indicateur rouge: on est dans la réserve, l'eau va bientôt manquer.

carflo la société Fonctionnement de la version 3 LED:

L'indicateur est constamment éclairé par un ruban de LED Vert, Jaune, Rouge et comme sur l'indicateur de charge d'une batterie, les LED s'éteignent au fur et à mesure que le réservoir se vide.

L'indicateur a 4 états possibles :

  • Toutes les LED sont allumées: réservoir plein (entre 75 et 100%)
  • Seules les LED jaunes et rouges sont allumées, il reste entre 50 et 75% d'eau
  • Seule la LED rouge est allumée, il reste entre 25 et 50 % d'eau
  • Plus aucune LED allumée: on est dans la réserve (- de 25% d'eau), l'eau va bientôt manquer.

A la différence des indicateurs à écran LCD vendu dans les réseaux de campings l'indicateur ne contient aucune carte électronique, ce qui lui confère une fiabilité à toute épreuve.

Les indicateurs présentés sont des versions 12V mais ils peuvent être livrés en version 24V sur simple demande. Pour les versions 220V nous contacter.

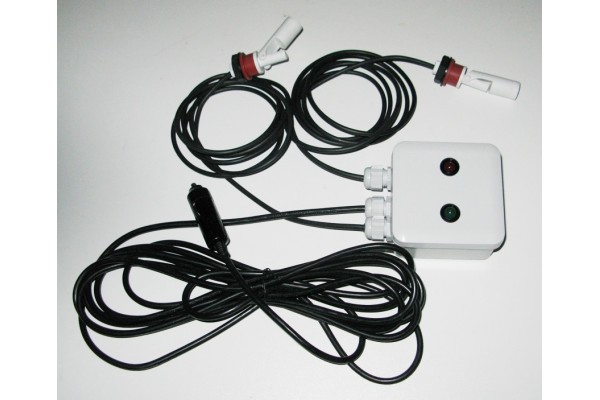

carflo la société Caractéristiques types de l'indicateur de niveau:

  • Boitier plastique étanche hébergeant les LEDS et les connections électriques,
  • Presse étoupes électriques : 1 par jauge de niveau + 1 alimentation 12V
  • Contacteurs de niveau équipés de presse étoupe permettant une installation par l'extérieur du réservoir
  • 0.80cm de Câble pour chaque jauge
  • 5m de cable 2x1mm2 gainé noir pour l'alimentation 12V
  • L'indicateur est livré complètement câblé, prêt à l'utilisation
  • L'accès à l'intérieur du réservoir à équipé n'est pas nécessaire: tout se fait de l'extérieur.

carflo la société Installation de l'indicateur de niveau:

  • Percer à D=22 mm les emplacements des contacteurs de niveaux
  • Insérer les sondes puis visser le contre écrou pour gonfler le presse étoupe.
