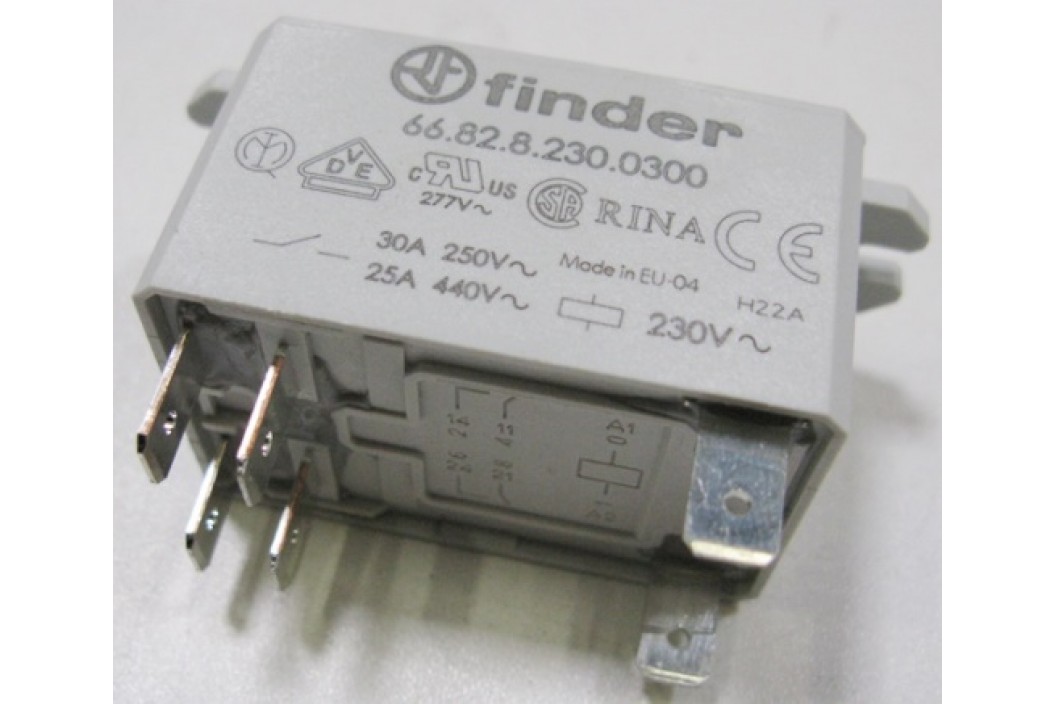

Relais NO 2 contact

Relais NO 2 contact
Modèle : RELAI
22,28€ HT 26.74€ TTC

Prix selon l'option choisie, après sélection cliquez sur Ajouter au panier


* Modèles des relais NO 2 contacts:

Qté : Ajouter au panier

Un relai n'est plus ni moins qu'un interrupteur commandé, qui a en plus la particularité de pouvoir passer des grosses puissances. Ainsi lorsque l'on commande une pompe ou une résistance qui tire un courant élevé, on intercale un relai entre le circuit de commande (votre interrupteur classique) et l'alimentation du composant.

Une autre utilisation classique est la régulation: en bref on souhaite démarrer la pompe lorsqu'un certain nombre de conditions sont réunies ( par exemple, un niveau d'eau dans le reservoir, ou si la pression d'un circuit chute en dessous d'une certaine valeur,..).

Un relai comporte toujours deux jeux de connecteurs: ceux aux bornes de la bobine constituent le circuit de commande. C'est en appliquant une tension à ces bornes que l'on va commuter le relai (bruit sec, on dit qu'il colle). Les deux autres constituent le circuit de puissance ( ce sont les bornes de l'interrupteur piloté). Les relais de fortes puissances ont souvent des bornes beaucoup plus grosses que celles du circuit de commande. Regardez attentivement le schéma de circuit qui apparait sur une des faces du relai avant de cabler



carflo la société Caractéristiques des relais:

  • Relais de type 2NO (2 circuit de puissance, Normalement Ouvert si aucune tension appliquée à la bobine)
  • Cicuit de commande: le port A2 recoit la phase,  le port A1 est le retour au neutre
  • Circuit de puissance: les ports 11 et 21 recoivent la phase,  les ports 14 et 24 alimentent les composants
  • Patte de fixation sur le dessus
  • Isolement renforcé entre bobine et contact selon EN 60335-1
  • Température de fonctionnement: -40 à +70°C.
  • Type: 2 NO
  • Tension d' alimentation: 12V ou 220V
  • Contacts: 30A / 250V

Pour tout autre besoin nous contacter : relai inverseur RT, relai NO
