Relais 12V 1NO

Relais 12V 1NO
Modèle : RELAI12V
3,91€ HT 4.69€ TTC

Prix selon l'option choisie, après sélection cliquez sur Ajouter au panier


* Relais 12V :

Qté : Ajouter au panier

Un relai n'est plus ni moins qu'un interrupteur commandé, qui a en plus la particularité de pouvoir passer des grosses puissances. Ainsi lorsque l'on commande une pompe ou une résistance qui tire un courant élevé, on intercale un relai entre le circuit de commande (votre interrupteur classique) et l'alimentation du composant.

Une autre utilisation classique est la régulation: en bref on souhaite démarrer la pompe lorsqu'un certain nombre de conditions sont réunies ( par exemple, un niveau d'eau dans le reservoir, ou si la pression d'un circuit chute en dessous d'une certaine valeur,..).

Un relai comporte toujours deux jeux de connecteurs: ceux aux bornes de la bobine constituent le circuit de commande. C'est en appliquant une tension à ces bornes que l'on va commuter le relai (bruit sec, on dit qu'il colle). Les deux autres constituent le circuit de puissance ( ce sont les bornes de l'interrupteur piloté). Les relais de fortes puissances ont souvent des bornes beaucoup plus grosses que celles du circuit de commande. Regardez attentivement le schéma de circuit qui apparait sur une des faces du relai avant de cabler.

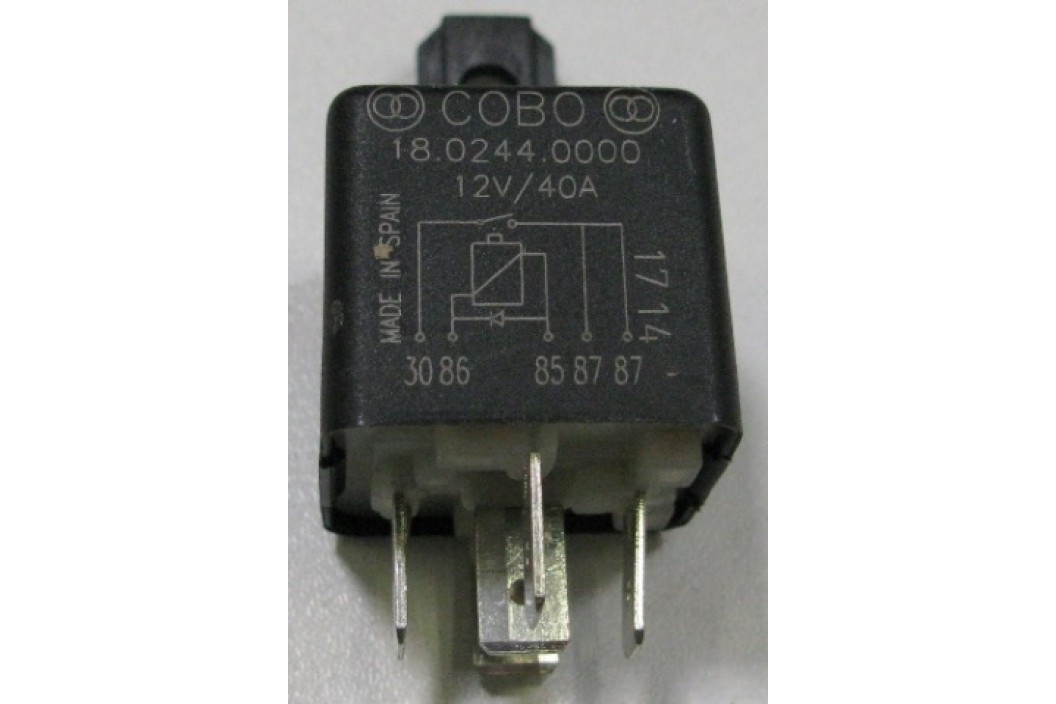

carflo la société Caractéristiques des relais:

  • Relais de type NO (Normalement ouvert si aucune tension appliquée à la bobine)
  • Cicuit de commande: le port 86 recoit +12V,  le port 85 la masse
  • Circuit de puissance: le port 30 recoit +12V,  le port 87 va vers le composant.
  • Particularité du relai 40A: il a un second port 87 au milieu.
  •

carflo la société Modèles disponibles:

  • Relai 40A
  • Relai 70A
  • Relai 200A

Pour tout autre besoin nous contacter
