Raccords plastique droit cannelé

Raccords plastique droit cannelé
Modèle : RACPMD
1,21€ HT 1.45€ TTC

Prix selon l'option choisie, après sélection cliquez sur Ajouter au panier


* Dimensions des raccords droit plastique cannelés:

Qté : Ajouter au panier

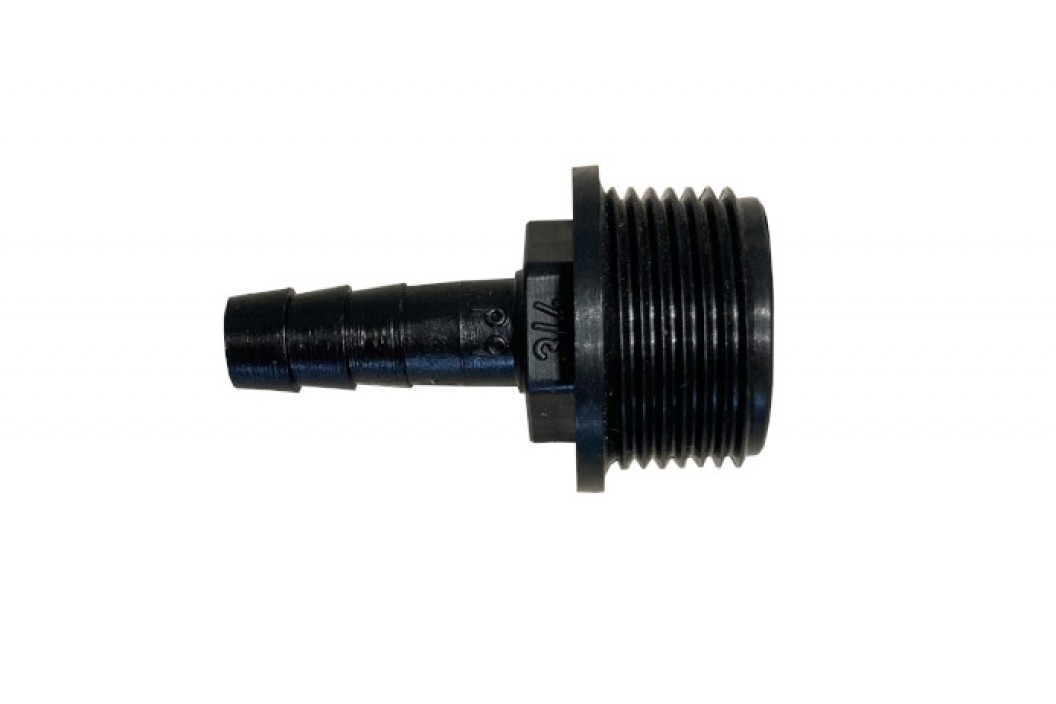

Raccord plastiques cannelés pour tuyaux souples (sortie pompe, vanne). Le raccord est composé d'un filetage et d'une cannelure sur laquelle on vient serrer le tuyau.

Raccords Perce Coque droit et coudé

carflo la société Plusieurs dimensions sont disponibles

Désignation

M

D

h

L

A

B

Droit D10

3/8 ‘’ ou 12x17

10

18

60





Droit D13

½’’ ou 15x21

13

18

60





Droit D25

3/4’’ ou 20x27

25

22

71





Droit D40

1 ¼’’ ou 33x42

40

24

90





Coudé D13

½’’ ou 15x21

13

18



44

45

Coudé D25

3/4’’ ou 20x27

25

25



55

53

Coudé D40

1 ¼’’ ou 33x42

40

24



70

84,5


carflo la société Les cotes fonctionnelles


Désignation

Ø Tuyau (*)

Ø Perçage

Ø  Couronne d’appui

Ø  Passage

Hauteur sur réservoir (**)

Droit D10

Ø10

16

27

6



Droit D13

Ø10/13

20

34

10



Droit D25

Ø25

26

40

18



Droit D40

Ø40

42

59

32



Coudé D13

Ø10/13

20

34

10

40

Coudé D25

Ø25

26

40

18

58

Coudé D40

Ø40

42

59

32

75

(*) Pour les diamètres inférieurs à 13 chauffer le premier centimètre de tuyau à l’eau chaude.

(**) Correspond à (A - h + épaisseur joint + 1/2D + épaisseur tuyau)

Notice de montage des raccords
